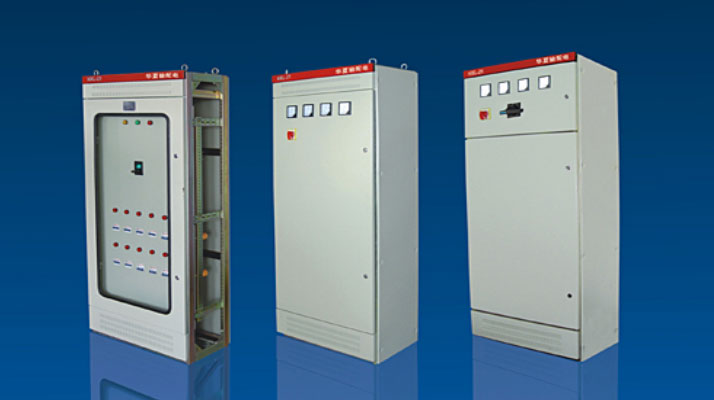

XL系列低壓動力、照明、控制配電柜（箱）
XL系列交流低壓動力、照明、控制配電柜（箱），具有安全、經濟、合理、可靠的特點。廣泛用于冶金、煤炭、石油、化工、紡織、港口、發電廠、變電站、工礦企業、建筑、車站、醫院等場所，具有分?jǐn)嗄芰Ω?、動熱穩定性好、電氣方案靈活、組合方便、系列性和實用性強、結構新穎等特點；作為交流50Hz，額定電壓380V/660V、額定電流至630A的三相三線、四線或五線制的低壓配電系統中動力配電即照明之用。同時還可以作為低壓控制系統中部分鼠籠型和繞線型電動機的控制之用。
使用范圍
1、海拔高度不超過2000米；
2、周圍環境溫度不高于＋40℃，而在24小時周期內平均溫度不高于＋35℃，周圍空氣溫度的下限為－5℃；
3、空氣相對濕度在溫度＋40℃時不超過50％，在溫度較低時允許有較高的相對濕度，例如＋20℃時為90％；
4、無爆炸危險的場所；
5、無劇烈振動和沖擊的地方，沒有導電塵埃及足以腐朽電器元件的介質的場所；
6、與垂直平面傾斜度不超過5度的場合；
7、 空氣斷路器經過多次合分后，會使主觸頭局部燒傷和產生碳類物質使接觸電阻增大應定期對空氣斷路器按其使用說明書進行維護和檢修；
8、用戶有特殊要求時可與制造廠協商解決。
主電路方案及其主電器設備
■ 左或右進線方案 ■ 星—三角形電動機起動方案
■ 左或右進線及聯絡方案 ■ 交流電壓變換方案
■ 中進線及饋電方案 ■ 直流電源整流方案
■ 雙電源進線及饋電方案 ■ 雙速、三速變極電動機調速方案
■ 左右聯絡及饋電方案 ■ 延邊三角形起動方案
■ 自耦變壓器降壓起動方案 ■ 異步電動機無功功率就地補償方案
■ 繞線型電動機頻敏變阻器起動方案 ■ 無功功率集中補償方案
結構特征
本產品系戶內（外）封閉式靠墻落地式安裝或掛壁安裝兩種，具有單（雙）面開門操作和維修的低壓配電設備，箱體采用組裝式結構及拼裝焊接式結構，箱體材質分為碳鋼經酸洗、磷化、噴塑處理或不銹鋼材質。
箱體的正前方是面板和門，面板裝于上部。門裝于下部，電器元件裝在箱內開有長腰孔的直柱上，用螺栓緊固，可以上下左右任意調節，安裝方便靈活。
本產品箱體結構分單獨使用或排列拼裝使用。若排列拼裝使用則箱與箱之間裝有隔板，以減少事故的擴大。主母線置于箱體上部的母線小室中，與箱體側面的電纜專用通道相連，以與電器元件隔離，便于用戶進線之用。中性母線和接地母線置于箱體下部，用高強度絕緣柱固定，本產品具有良好的保護接地系統，面板和門也有接地點與箱體可靠連接，構成一個完整的保護接地回路，大大地加強了產品防觸電的能力。
主要技術性能
1、本產品主要電路方案根據不同的用途靈活多變，可以單獨使用，也可以任意排列拼裝使用。排列拼裝時主母線貫通其間，為電源提供方便。
2、本產品主電路可以作為額定電壓380V或660V，額定電流至630A的三相四線制，四線制或五線制的低壓配電系統動力配電及照明之用。
3、本產品根據電網容量需要，分?jǐn)嗄芰Ψ制胀ㄐ停?80V時15KA，660V時15KA）,較高分?jǐn)啵?80V時30KA，660V時25KA）和高分?jǐn)嘈停?80V時50KA）三檔規格。
4、本產品主電路有45個不同的方案組成，作為電源變壓器和控制電動機受電，配電、母聯、雙電源供電、整流、電壓變換、功率因數補償和照明之用。根據用戶的需要，可以派生成多種配電線路，以滿足多種生產機械的電控配套要求。
5、本產品用作配電設備時應設置短路，過載和失壓保護。用作起動器時還應設置遙控及斷相保護。用作受電設備時還可以設置檢漏保護裝置。根據用戶需要還可以增加漏電閉鎖裝置。
6、本產品具有與電器元件隔離的母線小室和進線電纜（或母排）專用通道。電纜（或母排）進出線方式分上進上出，上進下出或下進下出三種方式。凡電纜下進線或橋架上出線則允許加200毫米電纜（或母排）專用通道一件。
7、考慮到本產品就地安裝的傳統習慣，開關操作手柄允許外露安裝。為避免開關操作手柄外露而造成誤操作現象，手柄也允許置于箱體內操作。根據用戶的不同需要，可以任意選用。
8、本產品同一用途的主電路方案，電器元件有多種規格可供選用，以滿足不同容量等級供配電需要。
9、本產品中的電器元件為國內已通過鑒定并批量生產的產品，隨著技術的進步，將根據有關部門的規定升級換代，屆時，本說明書方案所列電器元件與的有關部門的規定相違時，以有關部門的規定為準。
訂貨須知
1、用戶訂貨需提供配電箱的主電路方案，排列圖和電氣原理圖，列出電器元件規格明細表。若不提供二次原理圖，則按制造廠標準接線供貨。
2、用戶提供主電路電壓等級和控制回路電壓等級。若不提供控制回路電壓等級，則由制造廠自行確定。
3、用戶定購制造廠的產品，可提供必要的技術服務，產品實行“三包”。
4、用戶對本配電箱若有特殊要求，可以面洽定制。
5、用戶訂貨請注明產品全型號，名稱，主回路方案編號，電壓，電流等級，排列圖，電氣原理圖，箱高箱寬，進線方式及訂貨數量。
